Más producción.
Menos paradas.
Cada implemento E&W nace del análisis real de trabajo: tipo de material, condiciones de carga, abrasión, impacto y ciclo operativo. El diseño responde a tu aplicación concreta — no a un molde genérico.
El implemento equivocado te cuesta producción
La selección correcta de la clase de servicio es clave para asegurar productividad, durabilidad y bajo costo operativo. Un implemento inadecuado puede reducir la producción e incrementar los costos operativos entre un 10 y un 20% o más, además de provocar desgaste prematuro y fatiga estructural en la máquina y el implemento.
Por eso la elección se basa en el análisis de la condición de trabajo: la combinación de impacto y abrasión según el material y la configuración de la máquina. Nuestro selector te orienta en esa decisión.
Abrir el selector de seriede producción perdida y sobrecosto operativo por elegir mal la clase de servicio del implemento
Menos paradas
Estructuras pensadas para trabajo continuo en entornos severos: menos roturas imprevistas, menos horas de taller.
Más disponibilidad
El implemento correcto para el material correcto extiende los intervalos de mantenimiento y mantiene la máquina en obra.
Menor costo por tonelada
Geometrías y capacidades optimizadas por aplicación: cada ciclo mueve más material con el mismo combustible.

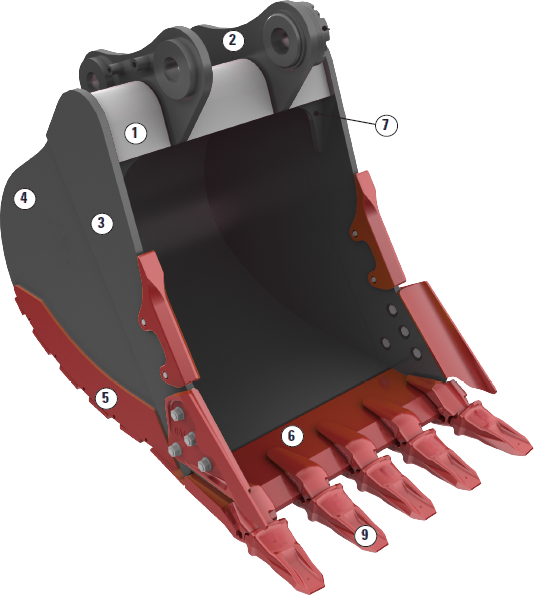

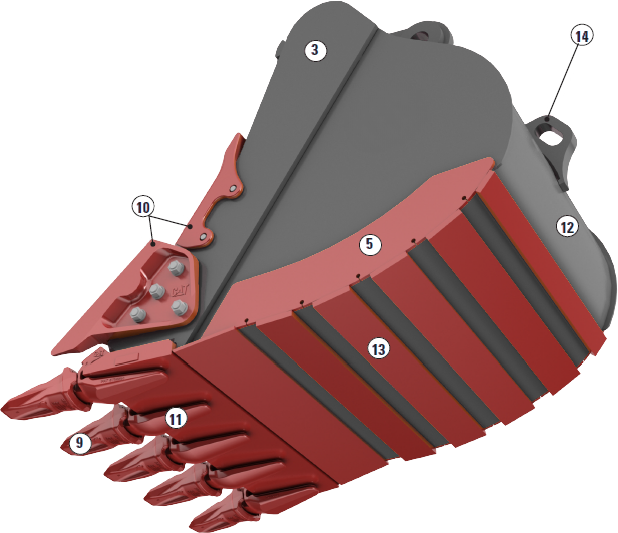

Anatomía de un implemento E&W
Cada componente cumple una función estructural o de desgaste. Acero estructural de alta resistencia en el cuerpo; acero antidesgaste 500 HB en las zonas de trabajo.
Sistema cajón
Estructura que distribuye las cargas entre las orejas de montaje, aportando rigidez y durabilidad.
Ojales de anclaje
Puntos reforzados integrados al tubo de torque para un izaje seguro y correcta distribución de carga.
Laterales
Placa estructural principal que aporta resistencia y estabilidad al balde.
Placas de desgaste laterales
Protección en zonas críticas, integradas con el fondo para reducir el desgaste por abrasión.
Cuchilla central
Configuración recta o en V según la aplicación y el material a excavar.
Refuerzos estructurales
Refuerzos internos que garantizan la máxima rigidez del conjunto.

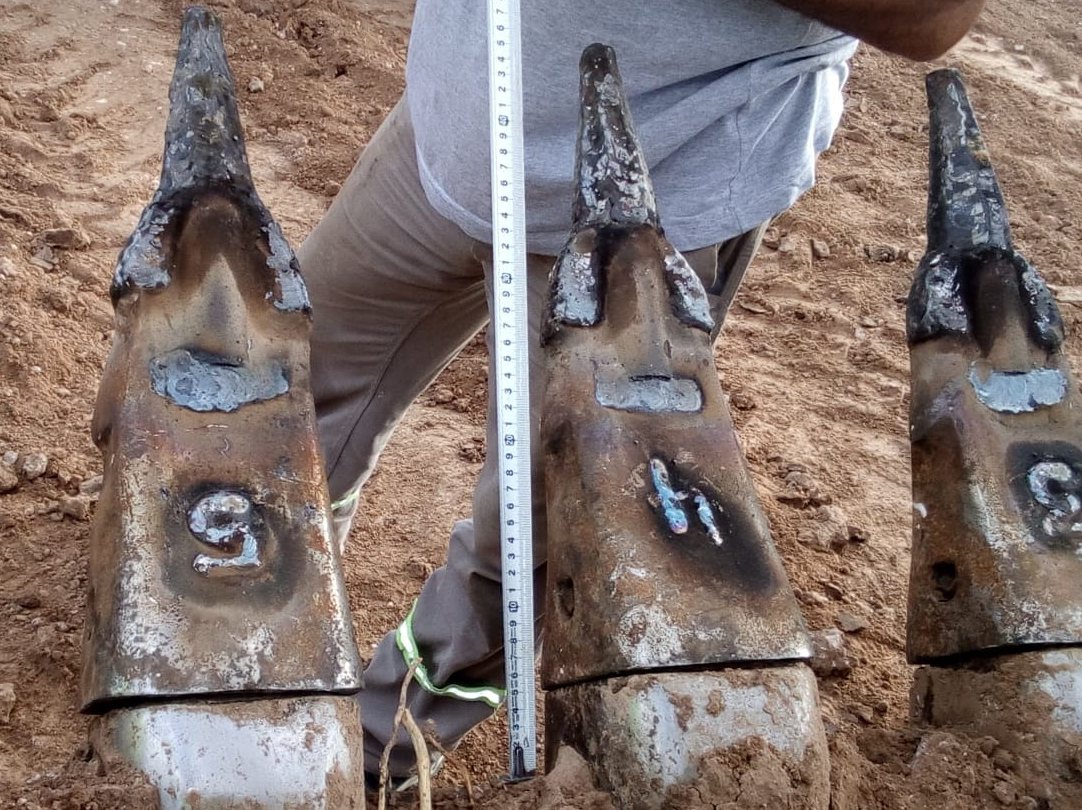

Uñas forjadas
En acero forjado, diseñadas para alta penetración y larga vida útil en condiciones exigentes.
Cortadores y protectores laterales
Mejoran la penetración, protegen los laterales y extienden la vida útil del balde.
Adaptadores soldables
Sistema estándar CAT o según requerimiento del cliente.
Placa trasera de desgaste
Extiende la vida útil del balde y mejora la resistencia estructural.
Placa del borde base
Protección adicional del borde base para baldes de roca.
Segmento del borde base
Protege el área entre adaptadores frente al desgaste.

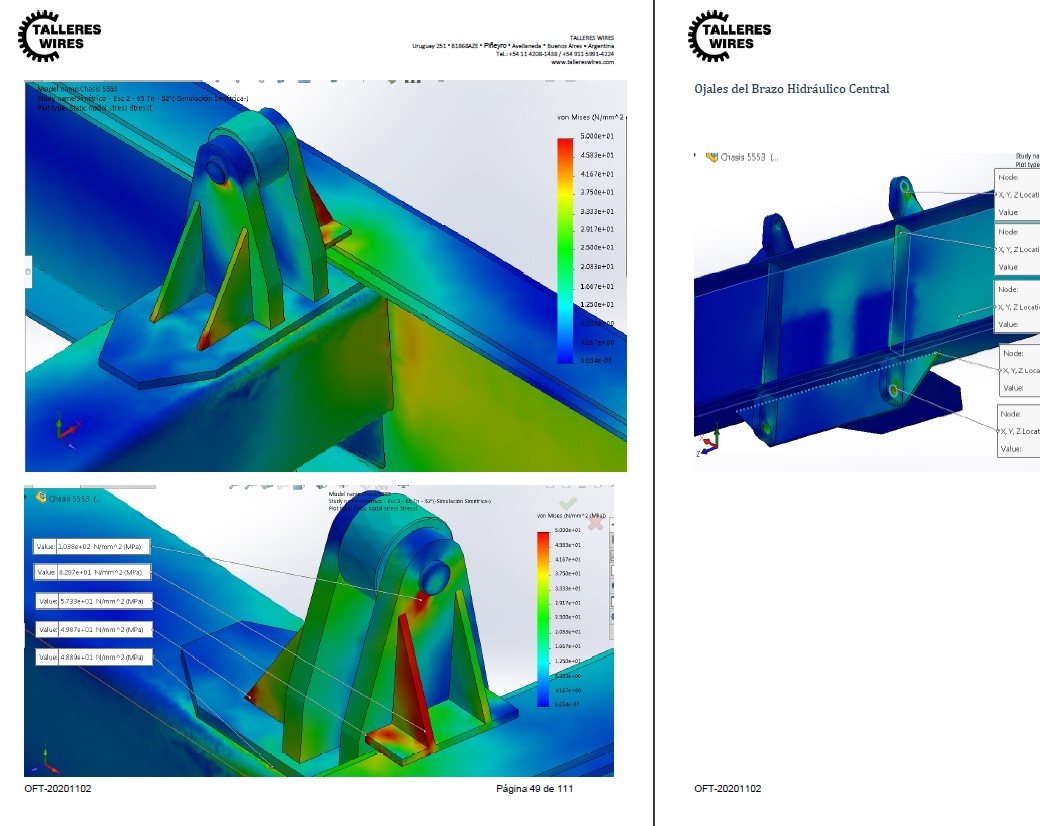

Validado antes de fabricar

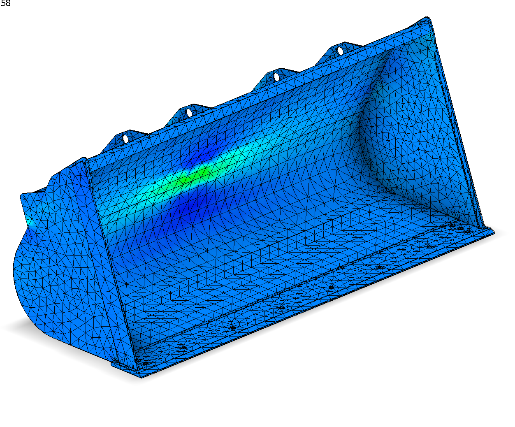

Todos los diseños — estándar y a medida — se validan porAnálisis de Elementos Finitos (FEA):

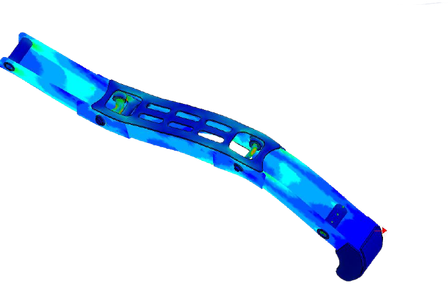

- Evaluación de tensiones, deformaciones y zonas críticas.

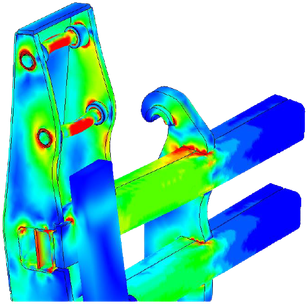

- Optimización estructural orientada a resistencia, peso y durabilidad.
- Selección de espesores según impacto, abrasión, ciclo de carga y vida útil requerida.
El mapa de tensiones muestra dónde trabaja el acero y dónde reforzar. Lo que en otros talleres se descubre con la primera rotura, acá se resuelve en el modelo — antes de cortar la primera chapa.
Sistema GET pensado para tu logística
Los implementos se entregan de serie con sistema GET compatible conCaterpillar Serie J — un estándar ampliamente probado por su robustez, disponibilidad y confiabilidad operativa.
A solicitud del cliente, el sistema puede reemplazarse por la alternativa más conveniente para tu operación, considerando:
El objetivo: una solución optimizada tanto en lo técnico como en la eficiencia logística y de mantenimiento de tu operación.
Normas ISO / SAE y factor de llenado

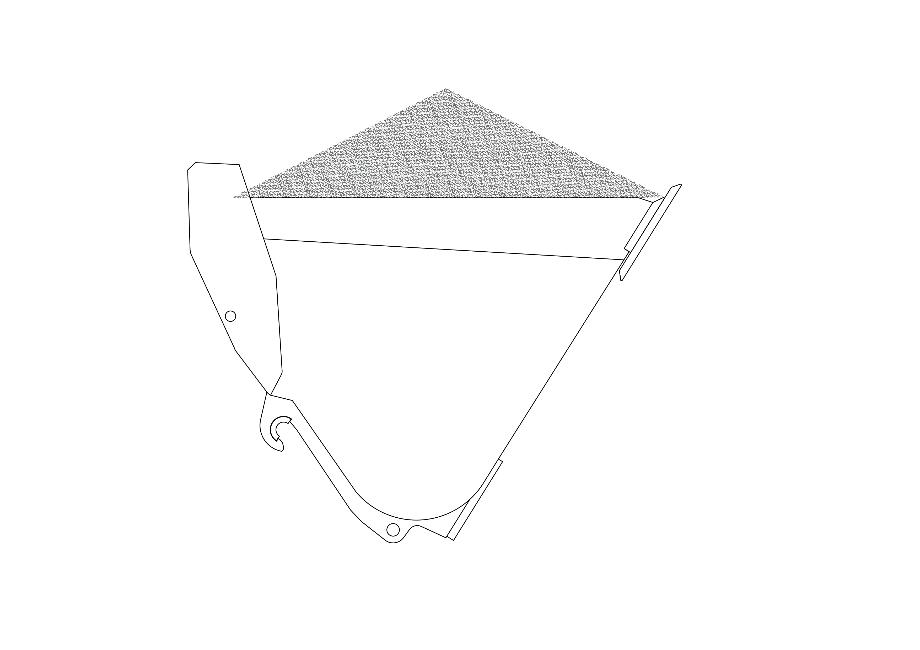

Las capacidades se declaran bajo ISO 7546 / SAE J742: volumen monticulado calculado con un ángulo de material de 27° y el balde horizontal.
En cargadoras, el balde se inclina hacia adelante en posición de transporte según el sistema de enlace de cada fabricante. Lavinculación TP de las cargadoras E&W mantiene el balde casi horizontal, por lo que transporta prácticamente el volumen nominal ISO/SAE — mejor factor de llenado y más eficiencia de carga que la vinculación en Z que usa la mayoría de los competidores.
La capacidad útil además varía según la granulometría del material. El factor corrige el volumen nominal:
| Categoría de material | Ejemplos | Factor |
|---|---|---|
| Rocosos / grano grande | Roca, carbón, pellet, escombros | ×0,95 – ×1,00 |
| Granulares sueltos | Arena, grava, piedra <20 mm | ×1,05 |
| Cohesivos | Arcillas, tierras fértiles | ×1,10 o más |
| Fibrosos / livianos | Basura, biomasa | ×1,15 o más |
| Líquidos o semilíquidos | Lodos, agua, efluentes | ×0,75 – ×0,85 |
Acero a la altura de la exigencia
Aceros estructurales de alta resistencia Strenx® y antidesgasteHardox® (o equivalentes) en las zonas críticas.
Del plano a la máquina

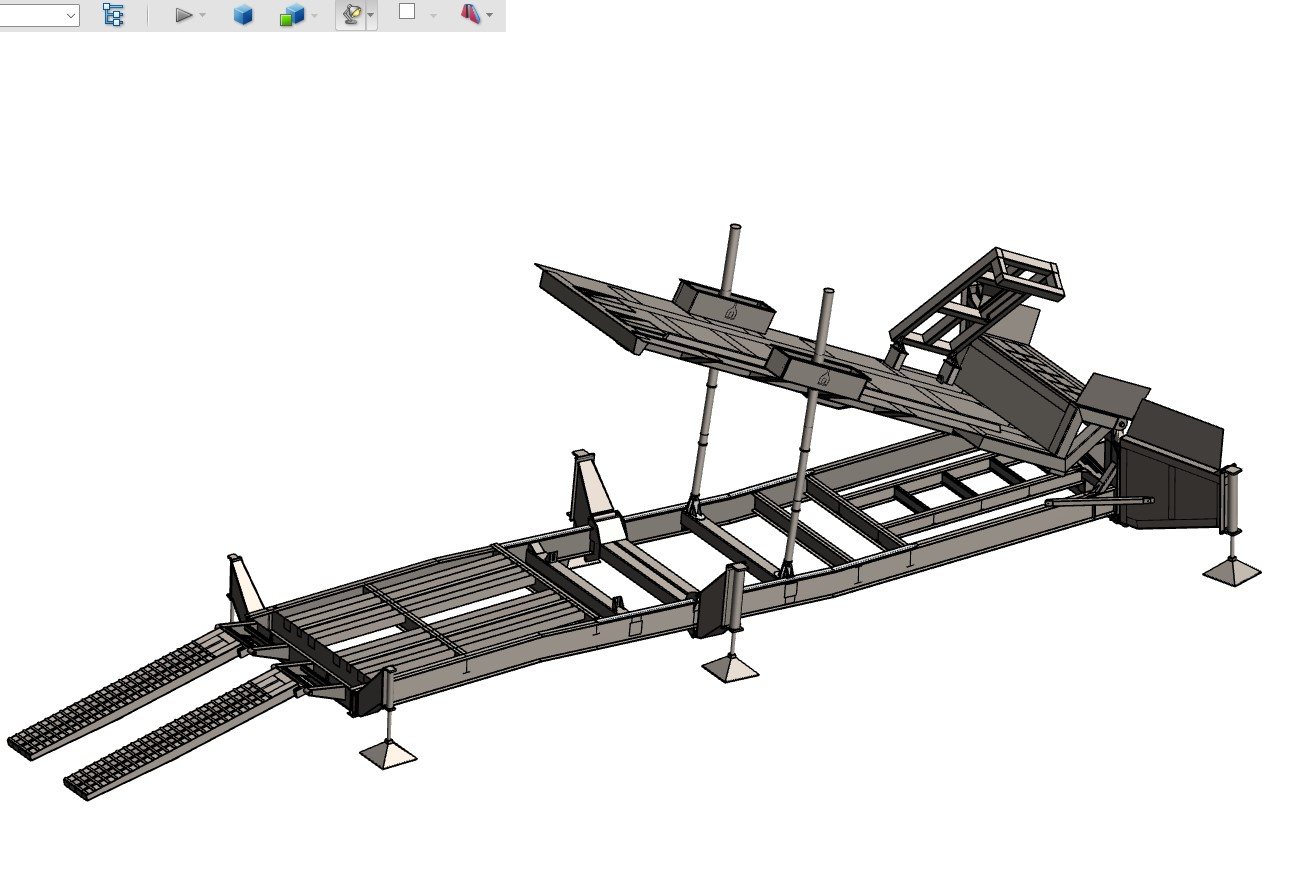

Modelado 3D completo antes de fabricar: cada pieza, cada refuerzo y cada anclaje se definen en el modelo. Diseños estándar o a medida según tu requerimiento — también fabricamos a partir de tus propios planos.
Compatibilidad con las marcas líderes — Caterpillar, Komatsu, Volvo, Hitachi, John Deere, Doosan, Hyundai, JCB, Case, Sany, LiuGong, Bobcat, New Holland, Sandvik, Liebherr, Terex — y acoples y adaptaciones para equipos fuera de estándar.
Implementos optimizados, confiables y de larga vida útil
Ingeniería aplicada para máxima productividad y menor costo operativo. Contanos tu operación y te proponemos el implemento correcto.
Pedir un relevamiento
